رنگ سیم فاز و نول کولر گازی

شناخت دقیق رنگ سیم فاز و نول کولر گازی برای حفظ ایمنی، جلوگیری از خطرات برق‌گرفتگی و اطمینان از عملکرد صحیح دستگاه کاملاً حیاتی است. این رنگ‌ها بر اساس استانداردهای ملی و بین‌المللی تعریف شده‌اند تا نصاب‌ها و کاربران بتوانند به راحتی نوع هر سیم را تشخیص دهند و از اتصال اشتباه جلوگیری کنند. آگاهی از این استانداردها نه تنها به شما در نصب و عیب‌یابی کمک می‌کند، بلکه تضمین‌کننده امنیت جانی و طول عمر دستگاه شما نیز خواهد بود. این راهنمای جامع تمامی جوانب مربوط به تشخیص رنگ سیم‌های برق در کولرهای گازی، استانداردهای مربوطه و نکات ایمنی لازم را پوشش می‌دهد تا شما با اطمینان کامل بتوانید با سیستم برق کولر گازی خود کار کنید.

چرا شناخت رنگ سیم فاز و نول در کولر گازی حیاتی است؟

کولر گازی موتور سنگین به یکی از اجزای جدایی‌ناپذیر زندگی مدرن، به خصوص در مناطق گرمسیری، تبدیل شده‌اند و آسایش و خنکای مطبوع را به ارمغان می‌آورند. اما در پشت این آسایش، یک سیستم پیچیده الکتریکی نهفته است که برای عملکرد صحیح و ایمن خود، نیازمند سیم‌کشی دقیق و استاندارد است. یکی از مهم‌ترین جنبه‌های این سیم‌کشی، شناخت صحیح رنگ سیم فاز، نول و ارت است.

عدم آگاهی از رنگ سیم فاز و نول کولر گازی می‌تواند منجر به پیامدهای خطرناکی شود. از برق‌گرفتگی‌های شدید گرفته تا آسیب‌های جبران‌ناپذیر به دستگاه، همه و همه نتیجه اتصال نادرست سیم‌ها هستند. تصور کنید سیم فاز را به جای نول متصل کنید؛ در این صورت، جریان الکتریکی به جای برگشت به منبع، در مسیر اشتباهی حرکت کرده و می‌تواند باعث اتصال کوتاه، سوختن برد الکترونیکی یا حتی آتش‌سوزی شود. به همین دلیل، نه تنها برای تکنسین‌های برق و نصاب‌های حرفه‌ای، بلکه برای کاربران خانگی که قصد شناخت بیشتر یا عیب‌یابی‌های ساده را دارند، درک این مفاهیم بنیادین حیاتی است.

این مقاله به شما کمک می‌کند تا با استانداردهای رایج ملی و بین‌المللی آشنا شوید، اهمیت ایمنی در تشخیص و اتصال صحیح سیم‌ها را درک کنید و از خطرات احتمالی (مانند برق‌گرفتگی یا آسیب به دستگاه) جلوگیری نمایید. ما تلاش می‌کنیم تا اطلاعات دقیق و به‌روز را به زبانی ساده و قابل فهم ارائه دهیم تا هم متخصصین و هم افراد مبتدی بتوانند از آن بهره‌مند شوند. هدف نهایی، افزایش دانش فنی شما و تضمین ایمنی و عملکرد بهینه کولر گازی است.

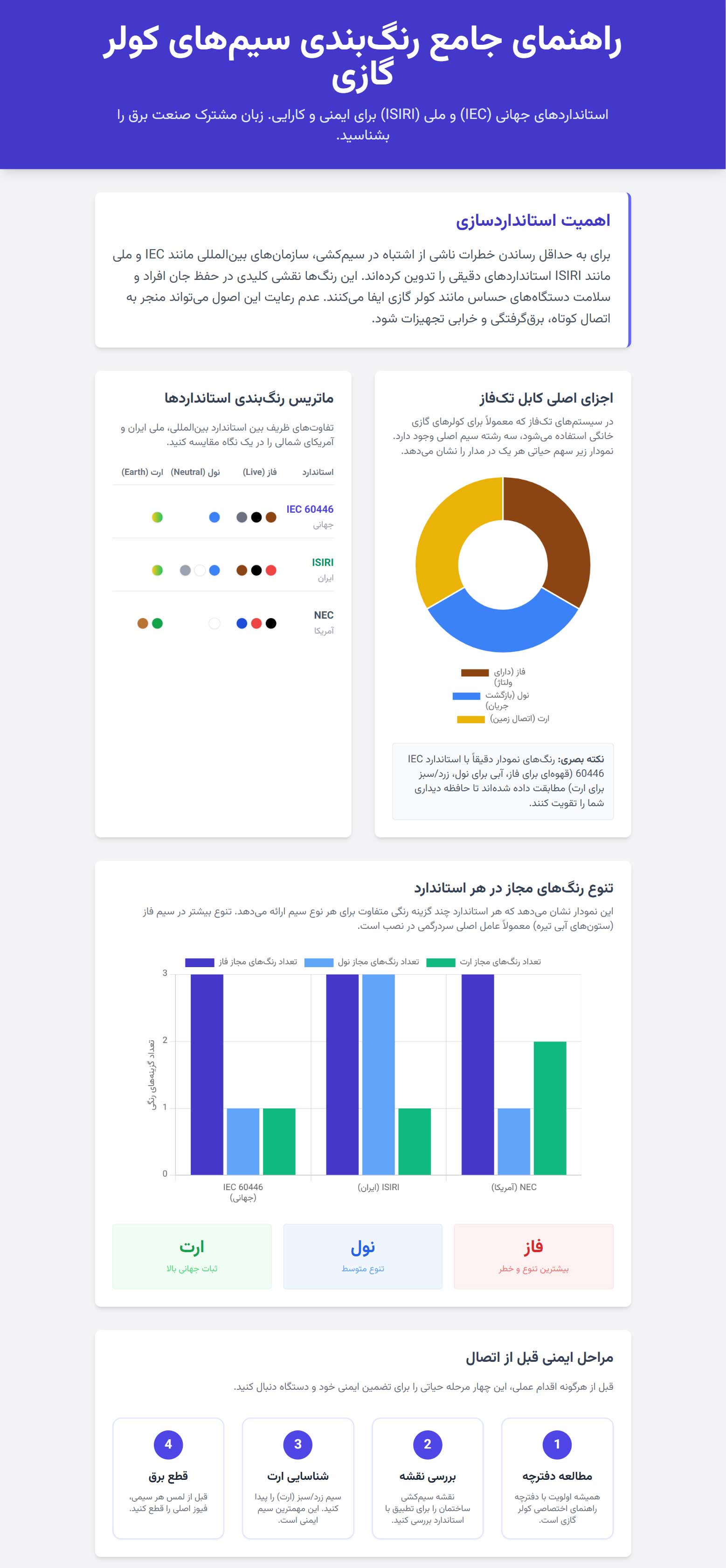

استانداردهای جهانی و ملی رنگ سیم فاز و نول کولر گازی

برای ایجاد یک زبان مشترک در صنعت برق و الکترونیک و به حداقل رساندن خطرات ناشی از اشتباه در سیم‌کشی، سازمان‌های بین‌المللی و ملی استانداردهای رنگ‌بندی سیم‌ها را تدوین کرده‌اند. این استانداردها، نقشی کلیدی در ایمنی و کارایی سیستم‌های الکتریکی، از جمله کولر گازی، ایفا می‌کنند.

استاندارد بین‌المللی IEC 60446: مرجعی برای تمام جهان

کمیسیون بین‌المللی الکتروتکنیک (IEC) مجموعه‌ای از استانداردهای جهانی را برای سیم‌کشی الکتریکی ارائه کرده است که IEC 60446 یکی از مهم‌ترین آن‌هاست. این استاندارد به خصوص برای سیستم‌های تک فاز که در اغلب منازل و برای کولرهای گازی استفاده می‌شود، بسیار کاربردی است. بر اساس استاندارد IEC 60446، رنگ‌های زیر برای شناسایی سیم‌ها توصیه شده است:

• سیم فاز (Line/Live): رنگ‌های قهوه‌ای، مشکی یا خاکستری. در سیستم‌های سه فاز، این رنگ‌ها به ترتیب برای فازهای L1، L2 و L3 به کار می‌روند. این سیم همواره دارای ولتاژ است و تماس با آن می‌تواند بسیار خطرناک باشد.
• سیم نول (Neutral): رنگ آبی روشن. این سیم مسیر بازگشت جریان به منبع تغذیه است و معمولاً پتانسیل نزدیک به صفر ولت دارد، اما باید همیشه با احتیاط با آن برخورد کرد.
• سیم ارت (Earth/Ground): ترکیب رنگ سبز و زرد. این رنگ استاندارد جهانی برای سیم اتصال به زمین است و نقش حیاتی در حفاظت از جان افراد و دستگاه در برابر جریان‌های نشتی و اتصال کوتاه دارد.

پیروی از این استانداردها به خصوص در محصولاتی که برای بازارهای جهانی تولید می‌شوند، ضروری است و یک نصاب حرفه‌ای همیشه باید با این رنگ‌ها آشنا باشد.

استانداردهای ملی ایران (ISIRI): تطبیق با نیازهای بومی

در ایران، سازمان ملی استاندارد (ISIRI) نیز استانداردهایی را برای سیم‌کشی و رنگ‌بندی سیم‌ها تدوین کرده است که با استانداردهای بین‌المللی IEC شباهت‌های زیادی دارد، اما ممکن است تفاوت‌های جزئی نیز مشاهده شود. هدف اصلی این استانداردها، بومی‌سازی و تضمین ایمنی در کاربردهای داخلی است. در سیم‌کشی داخلی ساختمان‌ها و لوازم برقی خانگی از جمله کولر گازی در ایران، رنگ‌های زیر بیشتر مرسوم هستند:

• رنگ‌های رایج برای سیم فاز: قرمز، مشکی، قهوه‌ای. سیم قرمز به عنوان یکی از رایج‌ترین رنگ‌ها برای سیم فاز شناخته می‌شود.
• رنگ‌های رایج برای سیم نول: آبی، سفید، خاکستری. اگرچه آبی روشن مطابق با استاندارد IEC است، اما در برخی سیم‌کشی‌های قدیمی‌تر یا خاص، ممکن است سیم‌های سفید یا خاکستری نیز برای نول به کار رفته باشند.
• رنگ استاندارد سیم ارت: سبز و زرد. این ترکیب رنگی در ایران نیز به عنوان استاندارد اصلی برای سیم ارت پذیرفته شده است و در تمامی سیستم‌های برقی حفاظتی باید از آن استفاده شود.

همواره توصیه می‌شود قبل از هرگونه اقدام به سیم‌کشی یا عیب‌یابی، به دفترچه راهنمای دستگاه کولر گازی خود و همچنین نقشه‌های سیم‌کشی ساختمان مراجعه کنید تا از استانداردهای دقیق به کار رفته مطمئن شوید.

چرا تفاوت در استانداردها وجود دارد؟

تفاوت در استانداردهای رنگ‌بندی سیم‌ها در نقاط مختلف جهان و حتی در طول زمان، عمدتاً به دلایل تاریخی، منطقه‌ای و فرهنگی ایجاد شده است. در گذشته، بسیاری از کشورها استانداردهای خاص خود را داشتند که به مرور زمان با رشد جهانی‌شدن، تلاش‌هایی برای هماهنگ‌سازی آن‌ها صورت گرفت. استاندارد IEC یکی از نتایج این تلاش‌هاست که بسیاری از کشورها آن را پذیرفته‌اند.

اما همچنان ممکن است برخی کشورها یا مناطق، به دلیل زیرساخت‌های موجود یا دلایل دیگر، از استانداردهای ملی خود که کمی با IEC متفاوت است، استفاده کنند. این تفاوت‌ها می‌توانند شامل رنگ‌های خاص برای سیم فاز یا نول باشند. برای مثال، در آمریکای شمالی (استاندارد NEC)، سیم فاز معمولاً مشکی، قرمز یا آبی، سیم نول سفید و سیم ارت سبز یا مسی بدون روکش است. این تفاوت‌ها بر اهمیت آگاهی از استانداردهای محلی و مراجعه به منابع معتبر تاکید می‌کند.

همیشه باید به خاطر داشت که هدف نهایی همه این استانداردها، افزایش ایمنی و کاهش خطاهای انسانی است. بنابراین، در هر شرایطی، شناخت کامل از استانداردهای منطقه‌ای که در آن فعالیت می‌کنید و تطابق با دفترچه راهنمای کولر گازی شما، از اهمیت بالایی برخوردار است.

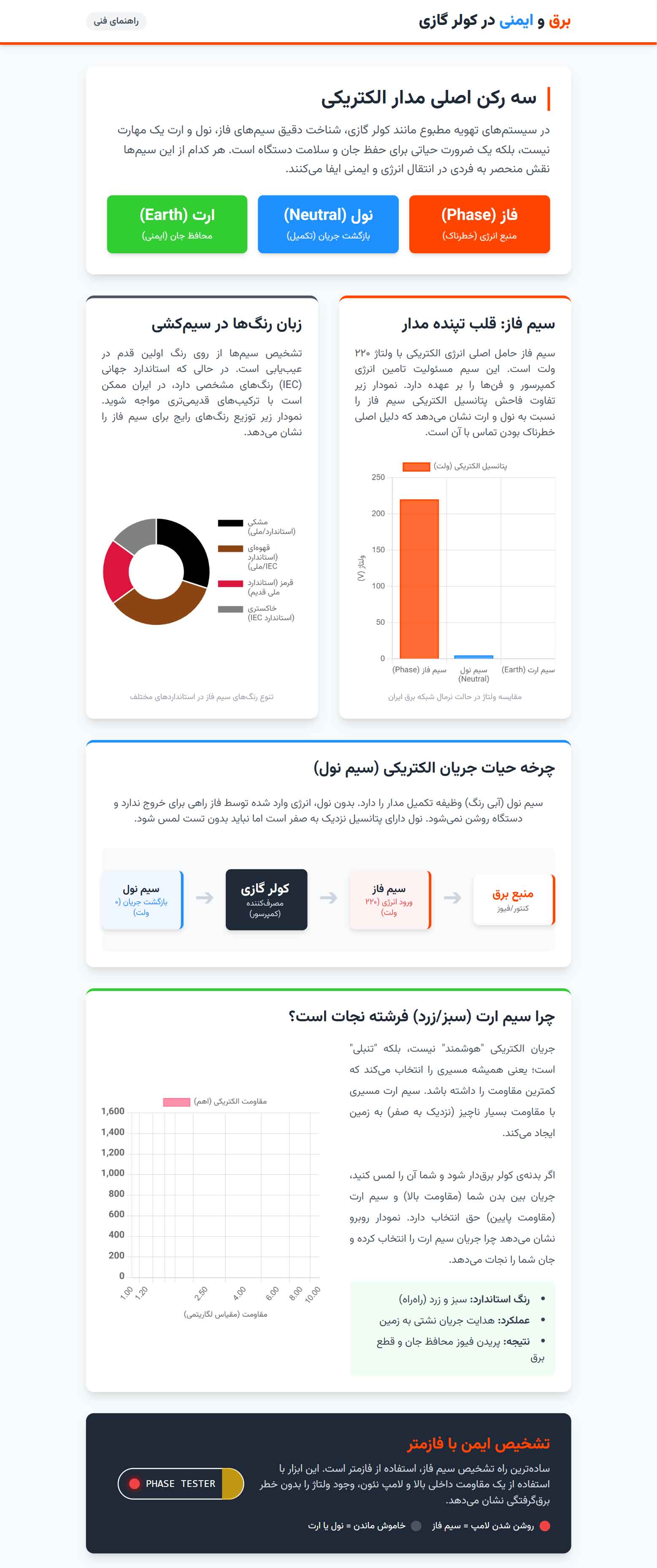

شناخت دقیق سیم‌های فاز، نول و ارت در کولر گازی

برای هر فردی که با برق سروکار دارد، به ویژه در مورد دستگاه‌هایی مانند کولر گازی، تشخیص دقیق و شناخت وظایف سیم‌های فاز، نول و ارت یک اصل اساسی است. هر یک از این سیم‌ها نقشی متمایز و حیاتی در عملکرد و ایمنی مدار الکتریکی ایفا می‌کنند.

سیم فاز: منبع تغذیه اصلی کولر گازی

سیم فاز، حامل اصلی انرژی الکتریکی است و ولتاژ اصلی را از منبع برق به دستگاه منتقل می‌کند. این سیم همیشه “زنده” یا “فعال” است و تماس مستقیم با آن، به دلیل وجود پتانسیل الکتریکی بالا (معمولاً ۲۲۰-۲۳۰ ولت در سیستم‌های تک فاز)، می‌تواند منجر به برق‌گرفتگی شدید و مرگ‌آور شود. در کولر گازی، سیم فاز وظیفه تامین انرژی کمپرسور، فن‌ها و برد الکترونیکی را بر عهده دارد. رنگ‌های رایج برای سیم فاز، همانطور که قبلاً ذکر شد، شامل قهوه‌ای، مشکی، خاکستری (بین‌المللی) و قرمز، مشکی، قهوه‌ای (ملی) است.

برای تشخیص سیم فاز، حتی زمانی که رنگ آن مشخص نیست، ابزاری به نام فازمتر ضروری است. فازمتر با استفاده از یک مقاومت داخلی و یک لامپ کوچک نئون، وجود ولتاژ را تشخیص می‌دهد. وقتی نوک فازمتر را به سیم فاز وصل کرده و انگشت خود را روی انتهای فلزی آن قرار دهید، لامپ فازمتر روشن می‌شود که نشان‌دهنده وجود جریان و فاز بودن سیم است. این کار باید با نهایت احتیاط و با دستکش عایق انجام شود.

سیم نول: مسیر بازگشت جریان

سیم نول، مسیری را برای بازگشت جریان الکتریکی از دستگاه به منبع تغذیه فراهم می‌کند و مدار را تکمیل می‌نماید. بدون سیم نول، مدار الکتریکی نمی‌تواند کامل شود و جریانی برقرار نخواهد شد. در حالت ایده‌آل و ایمن، سیم نول پتانسیل الکتریکی نزدیک به صفر ولت نسبت به زمین دارد و به همین دلیل به آن “خنثی” می‌گویند. رنگ استاندارد برای سیم نول، آبی روشن است (مطابق با IEC)، اما در ایران ممکن است با رنگ‌های آبی، سفید یا خاکستری نیز مواجه شوید.

اگرچه سیم نول معمولاً خطر کمتری نسبت به سیم فاز دارد، اما نباید آن را بدون احتیاط لمس کرد. در شرایط خاص مانند عدم تعادل بار در شبکه، نقص در سیم‌کشی یا وجود جریان‌های نشتی، سیم نول نیز می‌تواند دارای ولتاژ باشد. به همین دلیل، همیشه باید قبل از کار با هر سیمی، از عدم وجود جریان اطمینان حاصل کرد و آن را با احتیاط کامل بررسی نمود.

سیم ارت: محافظ جان و دستگاه

سیم ارت (یا زمین)، یکی از حیاتی‌ترین اجزای سیستم حفاظتی در هر مدار الکتریکی، به ویژه در دستگاه‌های پرمصرف مانند کولر گازی است. وظیفه اصلی سیم ارت، ایجاد یک مسیر امن برای تخلیه جریان‌های الکتریکی ناخواسته و نشتی به سمت زمین است. این جریان‌ها می‌توانند در اثر عواملی مانند خرابی عایق سیم‌ها، اتصال کوتاه داخلی در دستگاه یا نوسانات برق ایجاد شوند.

رنگ استاندارد جهانی و ملی برای سیم ارت، ترکیب سبز و زرد است. این ترکیب رنگی به راحتی قابل تشخیص است و به سرعت به عنوان سیم حفاظتی شناسایی می‌شود. در صورت بروز هرگونه مشکل و نشت جریان به بدنه فلزی کولر گازی، سیم ارت این جریان را به جای عبور از بدن انسان (که می‌تواند منجر به برق‌گرفتگی شود)، به سمت زمین هدایت می‌کند و از آسیب جانی جلوگیری می‌نماید. همچنین، سیستم‌های حفاظتی مانند کلید محافظ جان (RCCB/ELCB) با تشخیص همین جریان نشتی به زمین، مدار را به سرعت قطع می‌کنند.

نصب صحیح و اتصال مطمئن سیم ارت، یک الزام ایمنی است و به هیچ عنوان نباید از آن صرف‌نظر کرد. عدم وجود سیم ارت یا اتصال نادرست آن، خطرات جانی و مالی بسیاری را به همراه خواهد داشت و می‌تواند منجر به حوادث ناگوار شود. اهمیت این سیم به قدری زیاد است که بسیاری از استانداردهای بین‌المللی و ملی، نصب آن را برای تمامی تجهیزات الکتریکی الزامی می‌دانند.

شناخت دقیق و صحیح رنگ سیم فاز، نول و ارت نه تنها به عملکرد بهینه کولر گازی کمک می‌کند، بلکه مهم‌تر از آن، تضمین‌کننده ایمنی جان افراد در برابر خطرات برق‌گرفتگی است.

رنگ سیم‌های ارتباطی و کنترلی در کولر گازی اسپلیت

در یک کولر گازی اسپلیت، علاوه بر سیم‌های اصلی فاز، نول و ارت که وظیفه تغذیه برق دستگاه را دارند، سیم‌های دیگری نیز وجود دارند که وظیفه ارتباط و کنترل بین یونیت داخلی (یونیت پنل) و یونیت خارجی (کمپرسور) را بر عهده دارند. این سیم‌ها معمولاً ولتاژ کمتری دارند، اما نقش حیاتی در هماهنگی عملکرد دو بخش کولر گازی ایفا می‌کنند.

فراتر از فاز و نول: سیم‌کشی بین یونیت داخلی و خارجی

سیم‌های ارتباطی بین یونیت داخلی و خارجی، مسئول انتقال فرمان‌ها، سیگنال‌ها و گاهی اوقات تغذیه الکتریکی اجزای کم‌مصرف بین دو بخش سیستم هستند. برای مثال، زمانی که شما دمای مورد نظر را با ریموت کنترل تنظیم می‌کنید، این فرمان از طریق یونیت داخلی و سپس توسط سیم‌های ارتباطی به یونیت خارجی منتقل می‌شود تا کمپرسور روشن یا خاموش شود و دما تنظیم گردد. همچنین، اطلاعات مربوط به وضعیت سنسورها، خطاهای احتمالی و دور فن نیز از طریق همین سیم‌ها مبادله می‌شود.

تنوع رنگی در این سیم‌ها نسبت به سیم‌های اصلی فاز، نول و ارت بیشتر است و ممکن است در برندها و مدل‌های مختلف کولر گازی تفاوت‌هایی وجود داشته باشد. به همین دلیل، همیشه تاکید می‌شود که قبل از هرگونه اقدام به سیم‌کشی، به دفترچه راهنمای نصب و نقشه‌های سیم‌کشی ارائه شده توسط سازنده مراجعه کنید. این نقشه‌ها، دقیق‌ترین اطلاعات را در مورد رنگ و عملکرد هر سیم به شما ارائه می‌دهند و از بروز اشتباه جلوگیری می‌کنند.

به طور کلی، یک کابل ارتباطی بین یونیت داخلی و خارجی در کولر گازی اسپلیت می‌تواند شامل ۴ تا ۶ رشته سیم باشد که هر کدام وظیفه‌ای خاص دارند. این سیم‌ها معمولاً به ترمینال‌هایی با شماره‌گذاری (مانند ۱، ۲، ۳، ۴) یا حروف (مانند L, N, S, C) متصل می‌شوند. عدم تطابق در اتصال این سیم‌ها می‌تواند منجر به عدم کارکرد صحیح دستگاه، نمایش خطاهای مختلف یا حتی آسیب به برد کنترل شود.

مثال‌هایی از رنگ‌های متداول سیم‌های ارتباطی و کنترلی

همانطور که گفته شد، رنگ‌بندی سیم‌های ارتباطی و کنترلی می‌تواند بسته به سازنده متغیر باشد، اما در ادامه یک جدول کلی از رنگ‌های متداول و کاربرد احتمالی آن‌ها ارائه می‌شود:

رنگ سیم متداول	کاربرد احتمالی	توضیحات
قهوه‌ای / قرمز (L)	فاز تغذیه یونیت خارجی	یکی از سیم‌های اصلی تغذیه (معمولاً فاز)
آبی (N)	نول تغذیه یونیت خارجی	سیم نول اصلی تغذیه
سبز و زرد (E)	سیم ارت یونیت خارجی	اتصال به زمین برای ایمنی
سفید / مشکی / زرد	سیم ارتباطی/سیگنال	انتقال داده‌ها و فرمان‌های کنترلی بین دو یونیت (ممکن است چندین رشته با رنگ‌های مختلف باشد)
نارنجی / بنفش	سیم فرمان خاص	برای عملکردهای خاص مانند فرمان فن، شیر برقی یا سنسورها

توجه داشته باشید که این جدول تنها یک راهنمای عمومی است. همیشه باید به نقشه سیم کشی کولر گازی موجود در دفترچه راهنمای دستگاه خود مراجعه کنید. سازندگان مختلف ممکن است از سیستم شماره‌گذاری یا رنگ‌بندی خاص خود استفاده کنند. برای مثال، ممکن است سیم ۱ به عنوان فاز، سیم ۲ به عنوان نول، و سیم ۳ و ۴ به عنوان سیم‌های ارتباطی در نظر گرفته شوند.

در صورت هرگونه شک و تردید، بهترین و ایمن‌ترین راه، کمک گرفتن از یک تکنسین متخصص و مجرب است. اشتباه در اتصال این سیم‌ها می‌تواند باعث آسیب جدی به برد کنترل و سایر قطعات داخلی کولر گازی شود.

نکات حیاتی ایمنی قبل از کار با سیم‌کشی کولر گازی

کار با برق، به ویژه در مورد دستگاه‌های پرقدرت مانند کولر گازی، همواره با خطرات جدی همراه است. حتی کوچک‌ترین اشتباه می‌تواند منجر به برق‌گرفتگی، آتش‌سوزی یا آسیب‌های جبران‌ناپذیر شود. رعایت نکات ایمنی، اولین و مهم‌ترین گام قبل از هرگونه دست‌کاری در سیم‌کشی کولر گازی است.

اول ایمنی: قطع برق و اقدامات اولیه

اولین و حیاتی‌ترین گام قبل از شروع هر کاری روی سیم‌کشی کولر گازی، قطع کامل برق ورودی دستگاه است. این کار باید از طریق قطع کردن فیوز اصلی مربوط به کولر گازی در تابلوی برق انجام شود. صرفاً خاموش کردن دستگاه از روی ریموت کنترل یا پنل داخلی، برق ورودی را قطع نمی‌کند و بخش‌هایی از سیستم همچنان برق‌دار خواهند بود.

پس از قطع فیوز، برای اطمینان کامل، با استفاده از فازمتر یا مولتی‌متر، وجود یا عدم وجود ولتاژ را در محل اتصالات سیم‌کشی کولر گازی بررسی کنید. این اطمینان حاصل کردن می‌تواند جان شما را نجات دهد. همچنین، بهتر است قبل از کار، تمام ابزارهای لازم را آماده کرده و از در دسترس بودن تجهیزات حفاظت فردی (PPE) اطمینان حاصل کنید. دستکش‌های عایق برق، عینک ایمنی و کفش‌های با زیره عایق، از جمله لوازم ضروری هستند که باید در هنگام کار با برق استفاده شوند.

ابزارهای ضروری برای هر نصاب کولر گازی

برای انجام ایمن و صحیح سیم‌کشی کولر گازی، داشتن ابزارهای مناسب و استاندارد، از اهمیت بالایی برخوردار است:

• فازمتر: برای تشخیص وجود ولتاژ در سیم‌ها.
• مولتی‌متر: برای اندازه‌گیری دقیق ولتاژ، جریان، مقاومت و تست پیوستگی مدار. این ابزار برای عیب‌یابی و اطمینان از صحت اتصالات بسیار کارآمد است.
• سیم لخت‌کن: برای لخت کردن روکش سیم‌ها بدون آسیب رساندن به رشته‌های داخلی.
• انبردست عایق: برای نگه داشتن و فرم دادن سیم‌ها. مطمئن شوید که دسته‌های انبردست دارای روکش عایق هستند.
• سیم چین عایق: برای بریدن سیم‌ها.
• پیچ‌گوشتی‌های عایق: برای باز و بسته کردن ترمینال‌ها.
• تستر ولتاژ غیرتماسی: ابزاری بسیار ایمن‌تر که بدون تماس مستقیم، وجود ولتاژ را تشخیص می‌دهد.

استفاده از ابزارهای غیراستاندارد یا آسیب‌دیده، می‌تواند خطر برق‌گرفتگی را افزایش داده و به سیم‌کشی نیز آسیب برساند.

چرا اتصالات محکم و استاندارد اهمیت دارند؟

اتصالات سست یا غیراستاندارد در سیم‌کشی کولر گازی، از عوامل اصلی بروز مشکلات جدی هستند. اتصالات سست می‌توانند منجر به افزایش مقاومت الکتریکی، داغ شدن سیم‌ها، سوختن عایق، افت ولتاژ و حتی ایجاد جرقه و آتش‌سوزی شوند. کولرهای گازی دستگاه‌هایی با مصرف برق بالا هستند و اتصالات ضعیف در مسیر آن‌ها، می‌تواند خطرات جبران‌ناپذیری به همراه داشته باشد.

همیشه مطمئن شوید که سیم‌ها به طور کامل و محکم در ترمینال‌ها قرار گرفته‌اند و پیچ‌ها به درستی سفت شده‌اند. استفاده از ترمینال‌های استاندارد و متناسب با ضخامت سیم، و همچنین استفاده از سر سیم (وایرشو) برای سیم‌های افشان، می‌تواند کیفیت و ایمنی اتصالات را به طرز چشمگیری بهبود بخشد.

نقش کلید محافظ جان (RCCB/ELCB) در حفاظت از کولر گازی و افراد

کلید محافظ جان (Residual Current Circuit Breaker – RCCB یا Earth Leakage Circuit Breaker – ELCB)، یکی از مهم‌ترین تجهیزات ایمنی در تابلوی برق است که برای حفاظت از جان افراد و تجهیزات الکتریکی در برابر جریان‌های نشتی به زمین طراحی شده است. این کلیدها قادرند کوچک‌ترین جریان‌های نشتی (معمولاً در حد میلی‌آمپر) را شناسایی کرده و در کمتر از چند میلی‌ثانیه مدار را قطع کنند.

در صورتی که در کولر گازی، به دلیل خرابی عایق یا سایر مشکلات، جریان الکتریکی به بدنه فلزی دستگاه نشت کند، کلید محافظ جان این نشتی را تشخیص داده و قبل از اینکه این جریان به سطح خطرناکی برای انسان برسد، برق را قطع می‌کند. این ویژگی، نقش بسیار مهمی در جلوگیری از برق‌گرفتگی‌های مرگبار دارد و به همین دلیل، نصب کلید محافظ جان برای مدارهای کولر گازی اکیداً توصیه می‌شود. وجود سیم ارت در کنار کلید محافظ جان، یک سیستم حفاظتی کامل و قابل اعتماد را تشکیل می‌دهد.

تشخیص و عیب‌یابی سیم‌های کولر گازی در شرایط غیر استاندارد

گاهی اوقات، ممکن است با سیم‌کشی‌هایی مواجه شوید که از استانداردهای رایج رنگ‌بندی پیروی نمی‌کنند. این اتفاق می‌تواند در سیم‌کشی‌های قدیمی، یا در دستگاه‌هایی با منشأ نامشخص رخ دهد. در چنین شرایطی، تکیه بر رنگ سیم‌ها می‌تواند گمراه‌کننده و خطرناک باشد. اینجاست که مهارت‌های تشخیص و استفاده از ابزارهای اندازه‌گیری اهمیت دوچندان پیدا می‌کنند.

زمانی که رنگ‌ها گمراه کننده هستند: استفاده از ابزارهای اندازه‌گیری

اگر با سیم‌هایی مواجه شدید که رنگ‌هایشان نامشخص است یا با استانداردها مطابقت ندارد، تنها راه ایمن برای تشخیص سیم فاز، نول و ارت، استفاده از ابزارهای تخصصی مانند مولتی‌متر یا تستر ولتاژ است. این ابزارها امکان اندازه‌گیری دقیق ولتاژ و پیوستگی را فراهم می‌کنند:

1. تشخیص سیم فاز:
   • مولتی‌متر را در حالت اندازه‌گیری ولتاژ AC (Alternating Current) قرار دهید.
   • یکی از پروب‌های مولتی‌متر را به زمین (مثلاً یک لوله فلزی متصل به زمین یا سیم ارت تأیید شده) و پروب دیگر را به هر یک از سیم‌های مورد نظر بزنید.
   • سیمی که بالاترین ولتاژ (حدود ۲۲۰-۲۳۰ ولت در ایران) را نسبت به زمین نشان دهد، سیم فاز است.
   • می‌توانید از فازمتر نیز برای تایید اولیه استفاده کنید؛ سیمی که لامپ فازمتر را روشن کند، فاز است.
2. تشخیص سیم نول:
   • پس از شناسایی سیم فاز، مولتی‌متر را در حالت ولتاژ AC نگه دارید.
   • یکی از پروب‌ها را به سیم فاز و پروب دیگر را به سیم‌های باقی‌مانده متصل کنید.
   • سیمی که ولتاژ نزدیک به ۲۲۰-۲۳۰ ولت (همان ولتاژ شبکه) را نسبت به سیم فاز نشان دهد، سیم نول است. این بدان معناست که اختلاف پتانسیل بین این دو سیم، ولتاژ کاری مدار است.
   • همچنین، سیم نول باید ولتاژ بسیار پایین (نزدیک به صفر) نسبت به زمین داشته باشد.
3. تشخیص سیم ارت:
   • سیم ارت باید ولتاژ بسیار پایین (نزدیک به صفر) نسبت به زمین داشته باشد.
   • برای اطمینان بیشتر، می‌توانید از تست پیوستگی (Continuity Test) مولتی‌متر استفاده کنید. یکی از پروب‌ها را به سیم ارت تأیید شده (مثل بدنه فلزی پریز ارت‌دار) و دیگری را به سیم مشکوک به ارت بزنید. اگر مولتی‌متر بوق زد یا مقاومت بسیار کمی نشان داد، آن سیم ارت است.

همیشه قبل از انجام این آزمایشات، مطمئن شوید که برق اصلی قطع شده و پس از اتصال پروب‌ها، برق را به آرامی وصل کرده و اندازه‌گیری را انجام دهید. در هر مرحله، ایمنی حرف اول را می‌زند.

مشکلات رایج ناشی از سیم‌کشی نادرست

اشتباه در رنگ سیم فاز و نول کولر گازی یا سیم‌کشی نامناسب، می‌تواند مشکلات متعددی را در عملکرد دستگاه و ایمنی محیط ایجاد کند:

• عدم کارکرد دستگاه: اگر سیم فاز و نول به اشتباه یا به نقاط نامربوط متصل شوند، مدار تکمیل نمی‌شود و کولر گازی روشن نخواهد شد.
• آسیب به برد الکترونیکی: اتصالات نادرست، به ویژه اگر سیم فاز به نقطه اشتباهی در برد کنترل متصل شود، می‌تواند باعث سوختن قطعات حساس الکترونیکی و خرابی کامل برد شود. تعمیر یا تعویض برد الکترونیکی کولر گازی بسیار پرهزینه است.
• نوسانات برق و کاهش عمر دستگاه: سیم‌کشی غیراستاندارد، سیم‌های با ضخامت نامناسب یا اتصالات سست می‌توانند منجر به افت ولتاژ و نوسانات برق در دستگاه شوند. این نوسانات به مرور زمان عمر مفید کمپرسور و سایر قطعات را به شدت کاهش می‌دهند.
• خطرات جانی: مهم‌ترین و خطرناک‌ترین پیامد، افزایش ریسک برق‌گرفتگی است. اگر سیم ارت به درستی متصل نشود یا به اشتباه به سیم فاز یا نول وصل گردد، در صورت بروز نشتی جریان، بدنه دستگاه برق‌دار شده و هر کسی که با آن تماس پیدا کند، دچار برق‌گرفتگی خواهد شد.
• آتش‌سوزی: اتصالات سست، سیم‌های نامناسب یا اتصال کوتاه ناشی از اشتباه در سیم‌کشی، می‌توانند باعث داغ شدن بیش از حد سیم‌ها و ایجاد جرقه شوند که در نهایت به آتش‌سوزی منجر خواهد شد.

همواره به یاد داشته باشید که در صورت عدم اطمینان از دانش فنی خود، بهترین راه حل مراجعه به یک متخصص برقکار یا نصاب مجرب کولر گازی است. صرفه‌جویی در هزینه و زمان با انجام کار به صورت غیرتخصصی، می‌تواند عواقب بسیار سنگینی به دنبال داشته باشد.

انتخاب سیم و کابل مناسب برای کولر گازی

انتخاب سیم و کابل مناسب برای کولر گازی، به اندازه شناخت رنگ سیم فاز و نول کولر گازی و رعایت نکات ایمنی اهمیت دارد. استفاده از سیم با ضخامت ناکافی یا کیفیت پایین، می‌تواند منجر به افت ولتاژ، گرم شدن بیش از حد سیم‌ها، افزایش مصرف برق و حتی حوادث خطرناک شود.

ضخامت سیم (گیج) و اهمیت آن

ضخامت سیم (که با واحد میلی‌متر مربع یا گیج AWG مشخص می‌شود) باید متناسب با جریان مصرفی کولر گازی و طول مسیر سیم‌کشی باشد. هر چه توان کولر گازی (بر حسب BTU یا آمپر) بیشتر باشد، جریان الکتریکی بیشتری از سیم عبور می‌کند و نیاز به سیم ضخیم‌تر خواهد بود. دلیل این امر، کاهش مقاومت الکتریکی و جلوگیری از گرم شدن سیم است.

اگر سیم انتخابی بیش از حد نازک باشد، مقاومت آن بالا رفته، سیم داغ می‌شود (که منجر به هدر رفتن انرژی و افزایش خطر آتش‌سوزی است)، و در نهایت، افت ولتاژ زیادی در مسیر رخ می‌دهد. افت ولتاژ باعث می‌شود کولر گازی با تمام توان کار نکند، کمپرسور زیر بار قرار گیرد و عمر مفید دستگاه کاهش یابد. برای مثال:

• برای کولرهای گازی با ظرفیت پایین (مانند ۹۰۰۰ تا ۱۲۰۰۰ BTU) و مسافت کوتاه، ممکن است سیم با مقطع ۲.۵ میلی‌متر مربع مناسب باشد.
• برای کولرهای گازی با ظرفیت متوسط (مانند ۱۸۰۰۰ تا ۲۴۰۰۰ BTU)، سیم با مقطع ۴ میلی‌متر مربع یا حتی بیشتر توصیه می‌شود.
• برای کولرهای گازی با ظرفیت بالا (بالای ۲۴۰۰۰ BTU)، سیم با مقطع ۶ میلی‌متر مربع یا بیشتر ضروری است.

همواره به مشخصات فنی کولر گازی (که معمولاً روی پلاک دستگاه یا در دفترچه راهنما قید شده است) برای اطلاع از حداکثر جریان مصرفی (Max. Current) مراجعه کنید و با یک متخصص برق مشورت نمایید تا سیم با مقطع مناسب انتخاب شود. در نظر داشته باشید که طول مسیر سیم‌کشی نیز در انتخاب مقطع سیم تاثیرگذار است؛ برای مسافت‌های طولانی‌تر، سیم با مقطع بزرگ‌تر لازم است تا از افت ولتاژ جلوگیری شود.

کیفیت کابل: تفاوت سیم‌های استاندارد و غیراستاندارد

کیفیت سیم و کابل به همان اندازه ضخامت آن اهمیت دارد. سیم‌های استاندارد از هادی‌های مسی با خلوص بالا و عایق‌های مقاوم و باکیفیت ساخته شده‌اند که مطابق با استانداردهای ملی و بین‌المللی هستند. اما سیم‌های غیراستاندارد ممکن است از مواد بی‌کیفیت، هادی‌های با خلوص پایین (مانند آلومینیوم با روکش مس یا آلیاژهای نامرغوب) و عایق‌های ضعیف و غیرمقاوم ساخته شده باشند.

ریسک‌های استفاده از سیم‌های ارزان و بی‌کیفیت:

• گرم شدن بیش از حد: هادی‌های نامرغوب مقاومت بیشتری دارند و در نتیجه بیشتر داغ می‌شوند که خطر آتش‌سوزی را به شدت افزایش می‌دهد.
• شکنندگی عایق: عایق‌های ضعیف به مرور زمان خشک شده و ترک می‌خورند، که می‌تواند منجر به اتصال کوتاه و برق‌گرفتگی شود.
• افت ولتاژ بالا: سیم‌های بی‌کیفیت نمی‌توانند جریان را به درستی منتقل کنند و افت ولتاژ زیادی را ایجاد می‌کنند که عملکرد کولر گازی را مختل کرده و مصرف انرژی را بالا می‌برد.
• عدم مطابقت با استانداردها: سیم‌های غیراستاندارد معمولاً فاقد تاییدیه‌های لازم هستند و از نظر ایمنی قابل اعتماد نیستند.

همیشه سیم و کابل را از برندهای معتبر و فروشگاه‌های دارای مجوز تهیه کنید. به دنبال نشان استاندارد ملی ایران (ISIRI) روی روکش سیم‌ها باشید. این نشان تضمین‌کننده کیفیت و رعایت حداقل‌های ایمنی در تولید سیم است. هرگز کیفیت را فدای قیمت پایین نکنید، زیرا هزینه‌های جبران‌ناپذیر ناشی از استفاده از سیم‌های بی‌کیفیت بسیار بیشتر از تفاوت قیمت اولیه آن‌ها خواهد بود.

نتیجه‌گیری: خلاصه‌ای برای یک نصب ایمن و عملکرد بهینه

آگاهی از رنگ سیم فاز و نول کولر گازی، سیم ارت و سیم‌های ارتباطی، به همراه درک عمیق از استانداردهای مربوطه و رعایت نکات ایمنی، برای هر فردی که قصد نصب، عیب‌یابی یا حتی شناخت کلی از کولر گازی خود را دارد، ضروری است. این دانش نه تنها شما را از خطرات احتمالی برق‌گرفتگی و آسیب به دستگاه محافظت می‌کند، بلکه به عملکرد بهینه و افزایش طول عمر سیستم تهویه مطبوع شما نیز یاری می‌رساند.

یادآوری می‌شود که همیشه به دفترچه راهنمای کولر گازی خود مراجعه کنید، چرا که هر برند و مدل ممکن است جزئیات سیم‌کشی خاص خود را داشته باشد. استفاده از ابزارهای مناسب و باکیفیت، اطمینان از اتصالات محکم و استفاده از سیم و کابل استاندارد با ضخامت مناسب، از اصول اساسی یک سیم‌کشی ایمن و کارآمد هستند. همچنین، نصب کلید محافظ جان (RCCB/ELCB) در مدار کولر گازی، یک لایه حفاظتی حیاتی برای جلوگیری از حوادث برق‌گرفتگی فراهم می‌کند.

در نهایت، اگر دانش فنی کافی برای کار با سیستم برق کولر گازی را ندارید، اکیداً توصیه می‌شود که از یک متخصص برقکار یا نصاب مجرب کمک بگیرید. ایمنی شما و عزیزانتان، همواره در اولویت قرار دارد و کوچک‌ترین خطا در کار با برق می‌تواند عواقب جبران‌ناپذیری داشته باشد. با رعایت این نکات، می‌توانید با خیالی آسوده از خنکای مطبوع و کارایی بی‌نظیر کولر گازی خود در فصول گرم سال لذت ببرید.

ایمنی در سیم‌کشی کولر گازی از هر چیزی مهم‌تر است؛ در صورت عدم اطمینان، همیشه از کمک متخصصین برق استفاده کنید تا از بروز حوادث و آسیب‌های جدی جلوگیری شود.

سوالات متداول

1. آیا رنگ سیم فاز و نول در کولر گازی پنجره‌ای با اسپلیت تفاوتی دارد؟

خیر، رنگ‌بندی سیم‌های فاز و نول اصلی در کولر گازی پنجره‌ای و اسپلیت از استانداردهای یکسانی پیروی می‌کند، اما تعداد سیم‌های ارتباطی در اسپلیت بیشتر است.

2. چگونه می‌توانم تشخیص دهم که سیم فاز یا نول است، اگر رنگ آن‌ها استاندارد نباشد یا نامشخص باشد؟

با استفاده از فازمتر برای تشخیص سیم فاز (روشن شدن لامپ) و مولتی‌متر برای اندازه‌گیری ولتاژ (سیم فاز ۲۲۰ ولت نسبت به زمین و سیم نول نزدیک به صفر ولت نسبت به زمین).

3. آیا اشتباه وصل کردن سیم نول و ارت در کولر گازی خطرناک است؟

بله، این اشتباه بسیار خطرناک است و می‌تواند در صورت بروز اتصال کوتاه، بدنه دستگاه را برق‌دار کند و منجر به برق‌گرفتگی شدید یا آتش‌سوزی شود.

4. سیم‌های ارتباطی بین یونیت داخلی و خارجی کولر گازی چه تعداد و چه رنگ‌هایی معمولاً دارند؟

معمولاً ۳ تا ۵ رشته سیم دارند که شامل فاز و نول تغذیه یونیت خارجی، ارت و یک یا چند سیم فرمان/سیگنال می‌شوند؛ رنگ‌ها بسته به برند متفاوت است و باید به دفترچه راهنما مراجعه شود.

5. اگر برق کولر گازی دچار نوسان شود، آیا این مشکل می‌تواند به دلیل سیم‌کشی نامناسب باشد؟

بله، سیم‌کشی نامناسب، سیم‌های با ضخامت کم یا اتصالات سست می‌توانند باعث افت ولتاژ و نوسانات برق در کولر گازی شوند.

6. رنگ سیم برق ورودی اصلی کولر گازی معمولا چیست؟

سیم فاز معمولاً قرمز، قهوه‌ای یا مشکی و سیم نول آبی یا سفید است. سیم ارت نیز همیشه سبز و زرد است.

7. چرا سیم ارت در کولر گازی بسیار مهم است؟

سیم ارت جان افراد را در برابر برق‌گرفتگی محافظت می‌کند و در صورت نشت جریان الکتریکی به بدنه دستگاه، آن را به زمین منتقل کرده و از آسیب به دستگاه و حوادث جانی جلوگیری می‌نماید.
