بهترین مقطع برای ستون فلزی | راهنمای جامع انتخاب

در انتخاب بهترین مقطع برای ستون فلزی، پاسخ قاطعی وجود ندارد؛ چرا که این انتخاب کاملاً به مجموعه‌ای از عوامل فنی، اقتصادی و معماری پروژه وابسته است. مهم‌ترین فاکتورها شامل نوع و میزان بارگذاری، تعداد طبقات، محدودیت‌های فضایی و بودجه پروژه هستند. برای هر سازه‌ای، مقطع “بهینه” مقطعی است که با در نظر گرفتن تمامی این ملاحظات، ایمنی، کارایی و اقتصاد طرح را به بهترین شکل ممکن تضمین کند. در ادامه، این راهنمای جامع به شما کمک می‌کند تا با آشنایی با انواع ستون‌های فلزی و معیارهای انتخاب، هوشمندانه‌ترین تصمیم را برای پروژه خود بگیرید.

بهترین مقطع برای ستون فلزی | راهنمای جامع انتخاب

ستون فلزی چیست و چه نقشی در سازه ایفا می‌کند؟

ستون‌های فلزی، به عنوان یکی از اجزای حیاتی و ستون فقرات سازه‌ها، وظیفه انتقال بارهای مختلف از سقف‌ها، تیرها و طبقات بالایی به فونداسیون و سپس به زمین را بر عهده دارند. این اعضای عمودی، باید توانایی تحمل بارهای فشاری ناشی از وزن سازه و محتویات آن (بار مرده و زنده)، بارهای خمشی ناشی از خروج از مرکزیت بارها یا بارهای جانبی مانند باد و زلزله، و همچنین مقاومت در برابر پدیده کمانش را داشته باشند. انتخاب دقیق و مقطع مناسب ستون فولادی، نه تنها بر پایداری و ایمنی کل سازه تأثیر مستقیم دارد، بلکه بر جنبه‌های اقتصادی و اجرایی پروژه نیز بسیار حائز اهمیت است. در یک سازه فلزی، ستون‌ها به تنهایی مسئول حفظ پایداری در برابر نیروهای عمودی و افقی هستند و هرگونه ضعف در طراحی یا اجرای آن‌ها می‌تواند منجر به فجایع جبران‌ناپذیری شود.

آشنایی با انواع رایج مقاطع ستون فلزی و ویژگی‌های آنها

برای انتخاب مقطع ستون فلزی، لازم است با انواع ستون فلزی و ویژگی‌های هر یک آشنا باشیم. هر مقطع، مزایا و معایب خاص خود را دارد و برای کاربردهای متفاوتی مناسب است. شناخت این مقاطع، به مهندسان و سازندگان کمک می‌کند تا بهترین پروفیل برای ستون فلزی را متناسب با نیازهای پروژه خود انتخاب کنند.

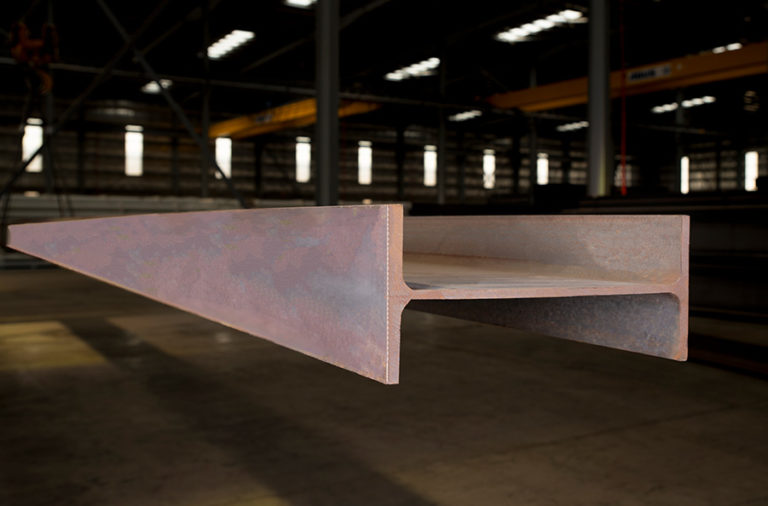

مقطع IPE (تیرآهن معمولی)

مقطع IPE (تیرآهن معمولی)

مقطع IPE که به عنوان تیرآهن معمولی نیز شناخته می‌شود، یکی از پرکاربردترین پروفیل‌های فولادی در صنعت ساختمان‌سازی است. این مقطع دارای بال‌های شیب‌دار و یک جان موازی با بال‌ها است. دسترسی آسان و قیمت نسبتاً پایین‌تر نسبت به برخی مقاطع دیگر، آن را به گزینه‌ای محبوب برای بسیاری از سازه‌ها تبدیل کرده است. با این حال، مقطع IPE به دلیل شکل هندسی خود، در برابر کمانش جانبی (در جهت ضعیف‌تر مقطع) ضعف‌هایی دارد و اغلب برای افزایش مقاومت، به صورت دوبل یا همراه با صفحات تقویتی مورد استفاده قرار می‌گیرد. کاربرد هر نوع ستون فلزی IPE معمولاً در ساختمان‌های مسکونی و اداری با تعداد طبقات محدود و بارهای متوسط است که ملاحظات اقتصادی در آن‌ها اهمیت زیادی دارد.

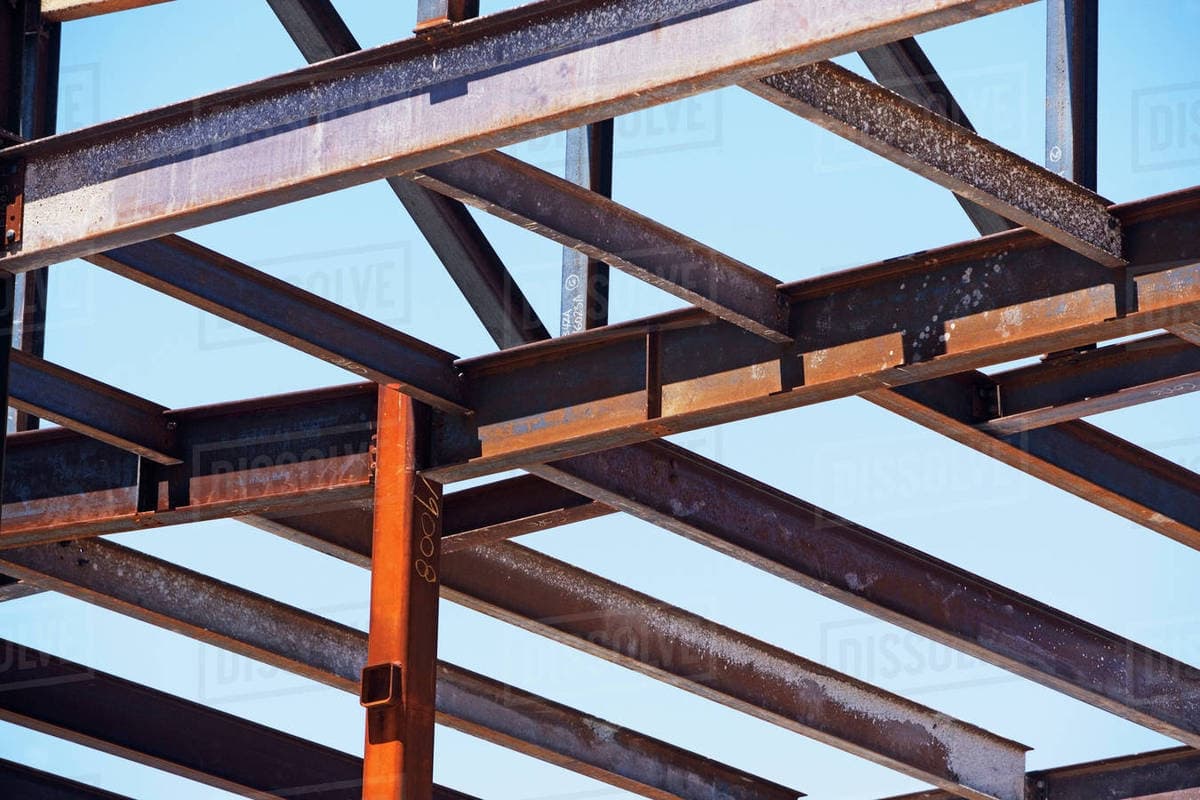

مقطع H (هاش)

مقطع H یا هاش که به تیرآهن بال‌پهن نیز معروف است، دارای بال‌هایی عریض‌تر و موازی است و تقارن بیشتری نسبت به مقطع IPE دارد. این ویژگی باعث می‌شود مقاومت خمشی و کمانشی آن در هر دو جهت (قوی و ضعیف) بسیار بالاتر باشد. مقاطع هاش در ابعاد و وزن‌های متنوعی تولید می‌شوند (مانند IPB، HEA، HEB)، که این تنوع، دست طراحان را برای انتخاب مقطع بهینه باز می‌گذارد. با توجه به مقاومت بالای مقطع هاش، این پروفیل برای تحمل بارهای سنگین و کاربردهای سازه‌ای حساس بسیار مناسب است. مقایسه ستون IPE و هاش (H) نشان می‌دهد که هاش از نظر مقاومت و عملکرد سازه‌ای برتری قابل توجهی دارد، اما قیمت مقاطع ستون فلزی هاش نیز معمولاً بالاتر است. از مقاطع هاش به طور گسترده در سوله‌ها، پل‌ها، ساختمان‌های بلندمرتبه، و سازه‌های صنعتی استفاده می‌شود.

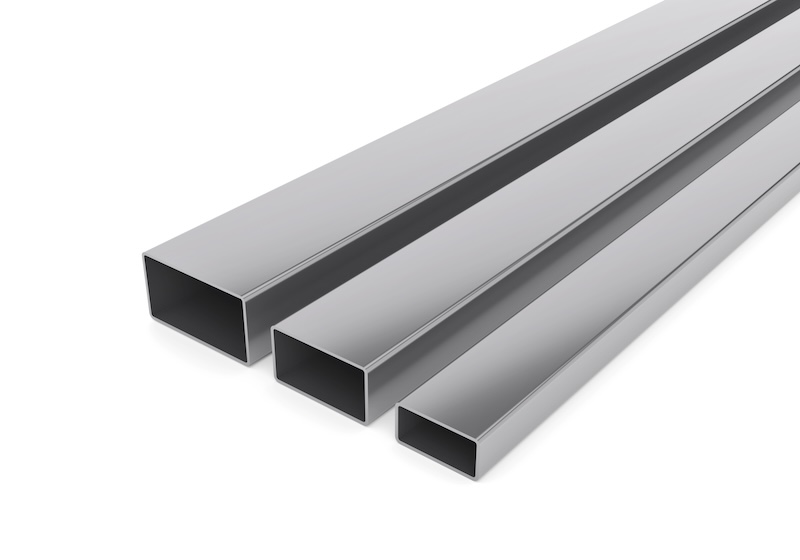

مقطع باکس (قوطی)

ستون فلزی قوطی (باکس)، مقطعی توخالی با اشکال مربع یا مستطیل است که از جوشکاری چهار ورق فولادی یا به صورت پروفیل نورد شده تولید می‌شود. این مقاطع به دلیل سطح صاف و یکنواخت، از نظر زیبایی‌شناختی بسیار مورد پسند هستند و در نماهای معماری و فضاهایی که ستون‌ها در معرض دید قرار می‌گیرند، کاربرد فراوانی دارند. مقاطع باکس در برابر پیچش مقاومت بالایی از خود نشان می‌دهند و از هر چهار جهت مقاومت تقریباً یکسانی دارند. با این حال، ساخت اتصالات در ستون‌های باکس می‌تواند پیچیده‌تر و پرهزینه‌تر باشد. آن‌ها برای فضاهای با محدودیت ابعادی و سازه‌هایی که نیاز به مقاومت پیچشی بالا دارند، گزینه‌های ایده‌آلی هستند.

مقاطع مرکب (Composite Sections)

ستون مرکب فولادی به ترکیبی از دو یا چند پروفیل فولادی گفته می‌شود که به یکدیگر متصل شده‌اند تا ظرفیت باربری بالاتری را فراهم کنند. این مقاطع انعطاف‌پذیری زیادی در طراحی دارند و می‌توانند برای تحمل بارهای فوق سنگین یا دستیابی به مقاومت‌های خاص طراحی شوند. انواع رایج مقاطع مرکب شامل موارد زیر هستند:

  • دوبل IPE: دو تیرآهن IPE که به هم جوش داده شده‌اند تا مقاومت در برابر کمانش را افزایش دهند.
  • قوطی‌های ساخته شده از ورق: چهار ورق فولادی که به هم جوش داده شده و یک مقطع باکس سفارشی با ابعاد و ضخامت‌های دلخواه ایجاد می‌کنند.
  • ستون صلیبی (Cruciform Column): چهار ورق یا دو پروفیل IPE که به صورت صلیبی به هم جوش داده شده‌اند و مقاومت بالا در جهات مختلف را فراهم می‌کنند.
  • ستون‌های با ورق تقویتی سرتاسری: استفاده از ورق‌های فولادی در طول مقطع (معمولاً در بال‌ها یا جان) برای افزایش ظرفیت باربری.

مقاطع مرکب ظرفیت باربری فوق‌العاده بالایی دارند و برای ساختمان‌های بسیار بلند، سازه‌های با بارهای فوق سنگین و خاص کاربرد دارند. البته هزینه و پیچیدگی ساخت آن‌ها نیز به مراتب بیشتر از مقاطع ساده است.

مقطع لوله (Pipe Section)

مقطع لوله که به شکل استوانه‌ای و توخالی است، به دلیل زیبایی ظاهری و مقاومت مناسب در برابر پیچش، گاهی در معماری و سازه‌های خاص مورد استفاده قرار می‌گیرد. این مقاطع می‌توانند نقش زیبایی‌شناختی مهمی در طراحی داشته باشند، اما اتصالات آن‌ها ممکن است نیاز به طراحی و اجرای خاصی داشته باشند.

انتخاب مقطع ستون فلزی یک تصمیم کاملاً مهندسی است که باید بر اساس تحلیل دقیق بارها، بررسی‌های اقتصادی و ملاحظات معماری انجام شود تا هم ایمنی سازه تضمین گردد و هم از هدررفت منابع جلوگیری شود.

فاکتورهای کلیدی برای انتخاب بهترین مقطع ستون فلزی

انتخاب بهترین مقطع برای ستون فلزی، یک فرآیند چندوجهی است که باید با در نظر گرفتن فاکتورهای متعددی صورت گیرد. هر یک از این عوامل، تأثیر بسزایی در تعیین مقطع مناسب ستون فولادی دارند:

میزان و نوع بارگذاری

اولین و مهم‌ترین فاکتور، شناخت دقیق بارهای وارد بر ستون است. این بارها می‌توانند شامل بار محوری (فشاری مستقیم)، بار خارج از مرکز (که علاوه بر فشار، خمش نیز ایجاد می‌کند) و بارهای جانبی ناشی از باد و زلزله باشند. ستونی که قرار است بارهای سنگین‌تری را تحمل کند یا در معرض بارهای جانبی و پیچشی قرار گیرد، نیاز به مقطعی با ظرفیت بیشتر دارد. مقاومت ستون فلزی در برابر این بارها، تعیین‌کننده اصلی ابعاد و نوع مقطع است.

اهمیت لاغری ستون

لاغری ستون، که به نسبت طول مؤثر ستون به شعاع ژیراسیون آن گفته می‌شود، نقش حیاتی در تعیین مقاومت ستون در برابر کمانش دارد. ستون‌های لاغرتر، بیشتر مستعد کمانش هستند و نیاز به مقاطعی با شعاع ژیراسیون بالاتر یا اتصالات مهاربندی شده دارند. در ضوابط طراحی ستون فلزی، کنترل لاغری از اهمیت ویژه‌ای برخوردار است.

تعداد طبقات و ارتفاع کلی سازه

با افزایش تعداد طبقات و ارتفاع سازه، بارهای وارده به ستون‌ها در طبقات پایین‌تر به شدت افزایش می‌یابد. این موضوع به معنای نیاز به مقاطع بزرگ‌تر و قوی‌تر است. ابعاد ستون فلزی برای ساختمان چند طبقه باید با دقت و بر اساس محاسبات ستون فلزی دقیق تعیین شود. در ساختمان‌های بلندمرتبه، اغلب از مقاطع هاش یا مرکب استفاده می‌شود.

محدودیت‌های معماری و فضای موجود

گاهی اوقات، محدودیت‌های معماری در پلان ساختمان، ابعاد قابل دسترس برای ستون را تعیین می‌کند. به عنوان مثال، در فضاهای کوچک یا در نزدیکی دیوارها، ممکن است نیاز به مقاطعی با عرض کمتر اما مقاومت کافی باشد. در این شرایط، ستون‌های باکس یا مقاطع مرکب خاص می‌توانند راهگشا باشند.

ملاحظات زیبایی‌شناسی

در سازه‌هایی که ستون‌ها در معرض دید قرار می‌گیرند (مانند فضاهای تجاری، اداری یا نماهای خاص)، ظاهر ستون اهمیت پیدا می‌کند. مقاطع باکس و لوله به دلیل ظاهر تمیز و قابلیت رنگ‌آمیزی آسان، گزینه‌های محبوبی از نظر زیبایی‌شناسی هستند، در حالی که مقاطع IPE اغلب نیاز به پوشش دارند.

قابلیت ساخت و سهولت اجرا

پیچیدگی جوشکاری، مونتاژ و نصب مقاطع مختلف بر زمان و هزینه اجرا تأثیر می‌گذارد. مقاطع IPE و هاش نسبتاً ساده‌تر نصب می‌شوند، در حالی که مقاطع مرکب و باکس ساخته شده از ورق ممکن است نیاز به مهارت و زمان بیشتری برای جوشکاری و کنترل کیفیت داشته باشند.

مسائل اقتصادی و بودجه پروژه

قیمت مقاطع ستون فلزی، شامل قیمت روز پروفیل و هزینه‌های ساخت و نصب، یکی از فاکتورهای انتخاب مقطع ستون است. انتخاب یک مقطع گران‌قیمت در جایی که یک مقطع ارزان‌تر می‌تواند کارایی مشابهی داشته باشد، از نظر اقتصادی بهینه نیست. باید تعادلی بین هزینه و عملکرد سازه‌ای برقرار شود.

مقاومت در برابر آتش و خوردگی

فلز در برابر حرارت بالا (آتش‌سوزی) مقاومت خود را از دست می‌دهد و در محیط‌های مرطوب یا شیمیایی مستعد خوردگی است. برخی مقاطع ممکن است نیاز به پوشش‌های محافظ در برابر آتش یا ضدخوردگی داشته باشند که این موضوع بر هزینه و زمان اجرا تأثیر می‌گذارد.

ضوابط و آیین‌نامه‌های ملی ساختمان

تمامی طراحی ستون فلزی باید مطابق با ضوابط و آیین‌نامه‌های ملی ساختمان ایران (مبحث دهم) باشد. این ضوابط حداقل‌ها و حداکثرها را برای ابعاد، لاغری و ظرفیت باربری مقاطع تعیین می‌کنند.

دهانه‌ها و فاصله ستون‌ها

دهانه‌های بزرگ‌تر بین ستون‌ها، منجر به افزایش بارهای خمشی و برشی در تیرها و متعاقباً افزایش بارهای وارده به ستون‌ها می‌شود. این موضوع می‌تواند نیاز به مقاطع ستونی قوی‌تر و بزرگ‌تر را توجیه کند.

سیستم سازه‌ای

نوع سیستم سازه‌ای (مانند قاب خمشی، قاب مهاربندی شده، قاب با دیوارهای برشی) نیز بر انتخاب مقطع ستون فلزی تأثیر می‌گذارد. در قاب‌های خمشی، ستون‌ها علاوه بر بارهای فشاری، بارهای خمشی قابل توجهی را نیز تحمل می‌کنند، در حالی که در سیستم‌های مهاربندی شده، نقش اصلی آن‌ها تحمل بارهای محوری است.

بهترین مقطع ستون فلزی

مقایسه جامع مقاطع ستون فلزی: IPE، هاش، باکس و مرکب

برای کمک به تصمیم‌گیری در مورد بهترین مقطع برای ستون فلزی، جدول زیر مقایسه‌ای جامع بین مقاطع اصلی ارائه می‌دهد:

معیار IPE (تک) IPE (دوبل با فاصله) H (هاش) باکس (قوطی) مرکب (۲IPE با ورق)
مقاومت فشاری متوسط خوب بسیار خوب خوب (در هر دو جهت) عالی
مقاومت خمشی متوسط (در جهت قوی) خوب بسیار خوب (در هر دو جهت) خوب (در هر دو جهت) عالی
مقاومت پیچشی ضعیف متوسط متوسط بسیار خوب خوب تا عالی
سهولت اجرا بالا متوسط بالا متوسط تا پایین (بسته به اتصالات) پایین (پیچیدگی بیشتر)
زیبایی‌شناسی نیاز به پوشش نیاز به پوشش نیاز به پوشش بسیار خوب (سطح صاف) نیاز به پوشش/طراحی خاص
هزینه حدودی پایین متوسط متوسط تا بالا متوسط تا بالا بالا
کاربرد اصلی ساختمان کم‌ارتفاع، بار متوسط ساختمان متوسط، بار متوسط تا سنگین ساختمان بلند، سوله، پل، بار سنگین نما، فضاهای محدود، بارهای پیچشی برج، سازه صنعتی سنگین، بارهای فوق سنگین
مزایا دسترسی آسان، هزینه اولیه کم افزایش مقاومت جانبی، اقتصادی‌تر از هاش مقاومت بالا در همه جهات، راندمان بالا ظاهر زیبا، مقاومت پیچشی، سطح صاف ظرفیت باربری فوق‌العاده، انعطاف‌پذیری طراحی
معایب ضعف در کمانش جانبی، نیاز به دوبل پیچیدگی در اتصالات و مونتاژ قیمت بالاتر از IPE، ابعاد بزرگ پیچیدگی در اتصالات، قیمت بالاتر از IPE/دوبل هزینه و زمان ساخت بسیار بالا، نیاز به تخصص

انتخاب هوشمندانه: بهترین مقطع برای ستون فلزی در سناریوهای مختلف

همانطور که مشخص شد، “بهترین” مقطع یک مفهوم نسبی است و باید با توجه به ویژگی‌های هر پروژه تعیین شود. در اینجا به انتخاب مقطع ستون فلزی در سناریوهای رایج می‌پردازیم:

برای ساختمان‌های مسکونی و اداری با ارتفاع کم (۱ تا ۳ طبقه)

در این نوع ساختمان‌ها که بارهای وارده نسبتاً کمتر است و اغلب محدودیت‌های بودجه‌ای وجود دارد، IPE دوبل یک گزینه بسیار رایج و اقتصادی است. استفاده از قوطی با ابعاد مناسب نیز می‌تواند به دلیل زیبایی و سهولت پوشش‌دهی مورد توجه قرار گیرد، به ویژه اگر جنبه‌های معماری اهمیت داشته باشند. ابعاد ستون فلزی برای ساختمان چند طبقه در این رده معمولاً کمتر از ساختمان‌های بلندمرتبه است و از تیرآهن‌های با سایز متوسط یا قوطی‌های سبک‌تر استفاده می‌شود.

برای ساختمان‌های بلندمرتبه و بارهای سنگین

در سازه‌های بلند و با بارهای زیاد، نیاز به مقاومت و صلبیت بالا در برابر بارهای ثقلی و جانبی (باد و زلزله) است. در این موارد، مقاطع H (هاش)، به ویژه از نوع بال‌پهن (مانند IPB یا HEB)، گزینه‌های ایده‌آلی هستند. همچنین، مقاطع مرکب فولادی که از ترکیب چندین پروفیل ساخته می‌شوند، می‌توانند مقطع مناسب ستون فولادی را برای تحمل بارهای فوق‌العاده سنگین فراهم کنند.

برای سوله‌ها و سازه‌های صنعتی با دهانه‌های بزرگ

در سوله‌ها و کارخانجات، نیاز به فضاهای بدون ستون میانی و دهانه‌های بزرگ است. در این شرایط، ستون‌ها بارهای زیادی از سقف و جرثقیل‌ها را تحمل می‌کنند. مقاطع H (هاش) به دلیل مقاومت بالا در برابر خمش و کمانش، و همچنین سهولت اتصال تیرها، کاربرد هر نوع ستون فلزی را در این فضاها به بهترین شکل ممکن فراهم می‌کنند. ستون‌های باکس با ابعاد بزرگ نیز در مواردی که نیاز به مقاومت بالا در برابر پیچش یا ظاهر یکپارچه باشد، استفاده می‌شوند.

برای فضاهای با ملاحظات معماری و دکوراتیو

در پروژه‌هایی که زیبایی‌شناسی و یکپارچگی طراحی از اهمیت بالایی برخوردار است، مانند لابی هتل‌ها، مراکز تجاری، یا ساختمان‌های مدرن، ستون فلزی قوطی (باکس) و مقطع لوله به دلیل ظاهر تمیز و قابلیت ادغام آسان با طراحی داخلی، گزینه‌های محبوبی هستند. این مقاطع به راحتی پوشش داده شده یا رنگ‌آمیزی می‌شوند و نمای زیبا و مدرنی به فضا می‌بخشند.

برای سازه‌های خاص با بارهای فوق سنگین و پیچیدگی‌های طراحی

در سازه‌های بسیار خاص مانند نیروگاه‌ها، برج‌های انتقال نیرو، یا ساختمان‌های با کاربری‌های منحصر به فرد که بارهای استثنایی و پیچیدگی‌های طراحی فراوانی دارند، اغلب از مقاطع مرکب سفارشی استفاده می‌شود. این مقاطع می‌توانند شامل ترکیب چندین پروفیل هاش، IPE، ورق‌های تقویتی یا حتی استفاده از بتن در ترکیب با فولاد باشند تا بالاترین ظرفیت باربری و صلبیت را فراهم کنند. طراحی و اجرای این مقاطع نیاز به تخصص بسیار بالا دارد.

قیمت روز پروفیل‌

نکات مهم در طراحی، اجرای ستون فلزی و تقویت آن

انتخاب مقطع ستون فلزی تنها بخشی از فرآیند است؛ طراحی دقیق، اجرای صحیح و نگهداری مناسب، عوامل حیاتی برای اطمینان از مقاومت ستون فلزی و طول عمر سازه هستند. رعایت نکات زیر ضروری است:

  • اهمیت محاسبات دقیق توسط مهندس سازه: هر ستون باید بر اساس محاسبات ستون فلزی دقیق، توسط مهندس سازه طراحی شود. این محاسبات شامل بررسی بارهای ثقلی و جانبی، پدیده‌های کمانش و خمش، و رعایت ضوابط طراحی ستون فلزی است.
  • نقش حیاتی اتصالات (جوشکاری، پیچ و مهره): اتصالات ستون به تیرها، بادبندها و فونداسیون، نقاط حساسی هستند که باید با دقت بالا طراحی و اجرا شوند. کیفیت جوشکاری و استفاده صحیح از پیچ و مهره‌ها، مستقیماً بر عملکرد کلی سازه تأثیر می‌گذارد.
  • تقویت ستون‌های فلزی موجود: در برخی موارد، به دلیل تغییر کاربری ساختمان، افزایش بارهای وارده، یا ضعف اولیه در طراحی و اجرا، نیاز به تقویت ستون فلزی موجود پیدا می‌شود. روش‌های متداول شامل اضافه کردن ورق‌های تقویتی به بال‌ها و جان ستون، استفاده از پوشش بتنی (FRP) یا اضافه کردن مهاربندهای جدید است.
  • ارتباط ستون با صفحه ستون و فونداسیون: اتصال ستون به فونداسیون از طریق صفحه ستون (بیس پلیت) انجام می‌شود. طراحی صحیح صفحه ستون، بولت‌ها و مهار آن‌ها در فونداسیون، برای انتقال ایمن بارها به زمین ضروری است.
  • کنترل کیفیت در ساخت و نصب: نظارت مستمر بر فرآیندهای ساخت پروفیل‌های مرکب، برشکاری، جوشکاری و نصب ستون‌ها در کارگاه و محل پروژه، برای اطمینان از مطابقت با نقشه‌ها و استانداردهای فنی بسیار مهم است. این کنترل کیفیت، به مقاومت ستون فلزی و پایداری سازه کمک شایانی می‌کند.

ابعاد ستون فلزی: راهنمای انتخاب برای ساختمان‌های مختلف

تعیین ابعاد ستون فلزی یکی از مراحل کلیدی در طراحی سازه است که ارتباط مستقیمی با پایداری و ایمنی کل ساختمان دارد. این ابعاد بر اساس عوامل متعددی از جمله میزان و نوع بارگذاری، ارتفاع ساختمان، سیستم سازه‌ای و ملاحظات معماری تعیین می‌شود.

ابعاد ستون فلزی برای ساختمان چند طبقه

هرچه تعداد طبقات ساختمان بیشتر باشد، بارهای ثقلی وارده بر ستون‌های طبقات پایین‌تر نیز افزایش می‌یابد. بنابراین، ابعاد ستون فلزی برای ساختمان چند طبقه باید به گونه‌ای انتخاب شود که بتواند این بارهای فزاینده را تحمل کند. معمولاً در ساختمان‌های بلندتر، از مقاطع با ابعاد بزرگ‌تر یا مقاطع مرکب با ظرفیت باربری بالاتر استفاده می‌شود. برای مثال، یک ساختمان پنج طبقه قطعاً نیاز به ستون‌هایی با ابعاد و مقاومت بیشتری نسبت به یک ساختمان دو طبقه دارد.

اهمیت نسبت لاغری در ابعاد ستون

نسبت لاغری ستون، که حاصل تقسیم طول مؤثر ستون به شعاع ژیراسیون مقطع آن است، تأثیر بسزایی در رفتار کمانشی ستون دارد. ستون‌های با نسبت لاغری بالا بیشتر مستعد کمانش هستند و باید با دقت بیشتری طراحی شوند. ضوابط طراحی ستون فلزی محدودیت‌هایی را برای حداکثر نسبت لاغری ستون‌ها اعمال می‌کنند تا از کمانش زودهنگام جلوگیری شود. مهندس سازه با تنظیم ابعاد مقطع، این نسبت را در محدوده مجاز نگه می‌دارد.

ابعاد برای ساختمان‌های ۱ تا ۳ طبقه

برای ساختمان‌های مسکونی یا اداری با ارتفاع کم (۱ تا ۳ طبقه) که بارهای نسبتاً سبکی دارند، معمولاً از مقاطع IPE دوبل یا قوطی‌های با ابعاد متداول استفاده می‌شود. به عنوان مثال، ابعاد ستون فلزی برای ساختمان دو طبقه می‌تواند بین ۲۰×۲۰ سانتی‌متر تا ۳۰×۳۰ سانتی‌متر با ضخامت‌های مناسب باشد. در این موارد، استفاده از تیرآهن‌های با سایز IPE 14 تا IPE 18 (به صورت دوبل) یا قوطی‌هایی با ابعاد مشابه رایج است. ابعاد ستون فلزی برای سه طبقه ممکن است نیاز به مقاطع کمی بزرگ‌تر یا ضخیم‌تر داشته باشد تا بارهای افزایش یافته را تحمل کند.

حداکثر ارتفاع و فاصله ستون‌ها

حداکثر ارتفاع ستون فلزی به تنهایی قابل تعیین نیست و به عوامل متعددی مانند نوع مقطع، میزان بار، سیستم سازه‌ای و مهاربندی‌های موجود بستگی دارد. در سازه‌های صنعتی ممکن است ستون‌ها تا ۲۰-۳۰ متر ارتفاع داشته باشند، اما در ساختمان‌های بلندمرتبه شهری، ارتفاع هر ستون معمولاً به اندازه یک طبقه است و ستون‌ها به صورت وصله‌ای روی یکدیگر قرار می‌گیرند.
همچنین، حداکثر فاصله بین ستون‌های فلزی نیز به نوع سقف، ابعاد ستون‌ها و بارهای وارده بستگی دارد. به طور کلی، فاصله ۶ متر بین ستون‌ها رایج است، اما با استفاده از سیستم‌های سازه‌ای پیشرفته‌تر و مقاطع قوی‌تر، می‌توان به دهانه‌های بزرگ‌تری نیز دست یافت. کاهش فاصله ستون‌ها می‌تواند به کاهش ابعاد مقطع و افزایش صلبیت کمک کند، اما از نظر معماری ممکن است مطلوب نباشد.

سوالات متداول درباره انتخاب و طراحی ستون فلزی

کدام مقطع ستون فلزی برای ساختمان‌های مسکونی سه طبقه مناسب‌تر است؟

معمولاً برای ساختمان‌های مسکونی سه طبقه، مقاطع IPE دوبل یا قوطی (باکس) با ابعاد مناسب (مانند ۱۴۰×۱۴۰ میلی‌متر با ضخامت ۵ یا ۶ میلی‌متر) گزینه‌های رایج و اقتصادی هستند.

آیا استفاده از قوطی (باکس) به جای تیرآهن در ستون فلزی از نظر اقتصادی مقرون به صرفه است؟

این موضوع به ابعاد، ضخامت و قیمت روز پروفیل‌ ها بستگی دارد؛ قوطی‌های سبک‌تر ممکن است ارزان‌تر باشند اما در بارهای سنگین‌تر، قوطی‌های صنعتی می‌توانند پرهزینه‌تر از IPE دوبل باشند.

تفاوت اصلی مقاطع IPE و H در مقاومت و کاربرد چیست؟

مقطع H (هاش) به دلیل بال‌های عریض‌تر و تقارن بیشتر، مقاومت خمشی و کمانشی بالاتری در هر دو جهت دارد و برای بارهای سنگین و سازه‌های بلند مناسب است؛ IPE برای بارهای متوسط و سازه‌های کوتاه‌تر.

چگونه می‌توان مقاومت یک ستون فلزی موجود را افزایش داد؟

برای تقویت ستون فلزی می‌توان از اضافه کردن ورق‌های فولادی به بال‌ها یا جان ستون، استفاده از پوشش بتنی (FRP) یا اضافه کردن مهاربندهای جانبی استفاده کرد.

آیا ضخامت ورق در ستون‌های باکس تأثیری در مقاومت کلی سازه دارد؟

بله، ضخامت ورق در ستون‌های باکس مستقیماً با مقاومت فشاری، خمشی و کمانشی ستون مرتبط است و با افزایش ضخامت، مقاومت کلی ستون نیز افزایش می‌یابد.

چه عواملی باعث کمانش در ستون‌های فلزی می‌شوند؟

کمانش ستون‌های فلزی عمدتاً به دلیل بارگذاری بیش از حد، لاغری زیاد ستون، ضعف در اتصالات، خروج از مرکزیت بار و عدم مهار جانبی کافی رخ می‌دهد.

آیا ستون‌های صلیبی در ایران کاربرد گسترده‌ای دارند؟

ستون‌های صلیبی به دلیل پیچیدگی ساخت و هزینه بالا، کاربرد گسترده‌ای در ساختمان‌های معمولی ندارند و بیشتر در سازه‌های خاص با بارهای بسیار سنگین یا ملاحظات طراحی ویژه استفاده می‌شوند.

آیا قیمت روز آهن‌آلات باید در انتخاب مقطع ستون لحاظ شود؟

قطعاً، قیمت مقاطع ستون فلزی و نوسانات بازار آهن‌آلات تأثیر مستقیمی بر بودجه و اقتصاد پروژه دارد و باید در فرآیند انتخاب مقطع ستون فلزی به دقت بررسی شود.

بهترین روش اتصال ستون‌های فلزی به فونداسیون چیست؟

بهترین روش اتصال از طریق صفحه ستون (بیس پلیت) و استفاده از بولت‌های مهارکننده است که ابعاد و تعداد آن‌ها بر اساس محاسبات ستون فلزی و بارهای وارده تعیین می‌شود.

چگونه می‌توان عمر مفید ستون‌های فلزی را در برابر خوردگی افزایش داد؟

برای افزایش عمر مفید ستون‌ها در برابر خوردگی، می‌توان از رنگ‌های ضدزنگ، پوشش‌های گالوانیزه، رنگ‌های اپوکسی و در محیط‌های خاص، استفاده از فولاد ضدزنگ بهره برد.
